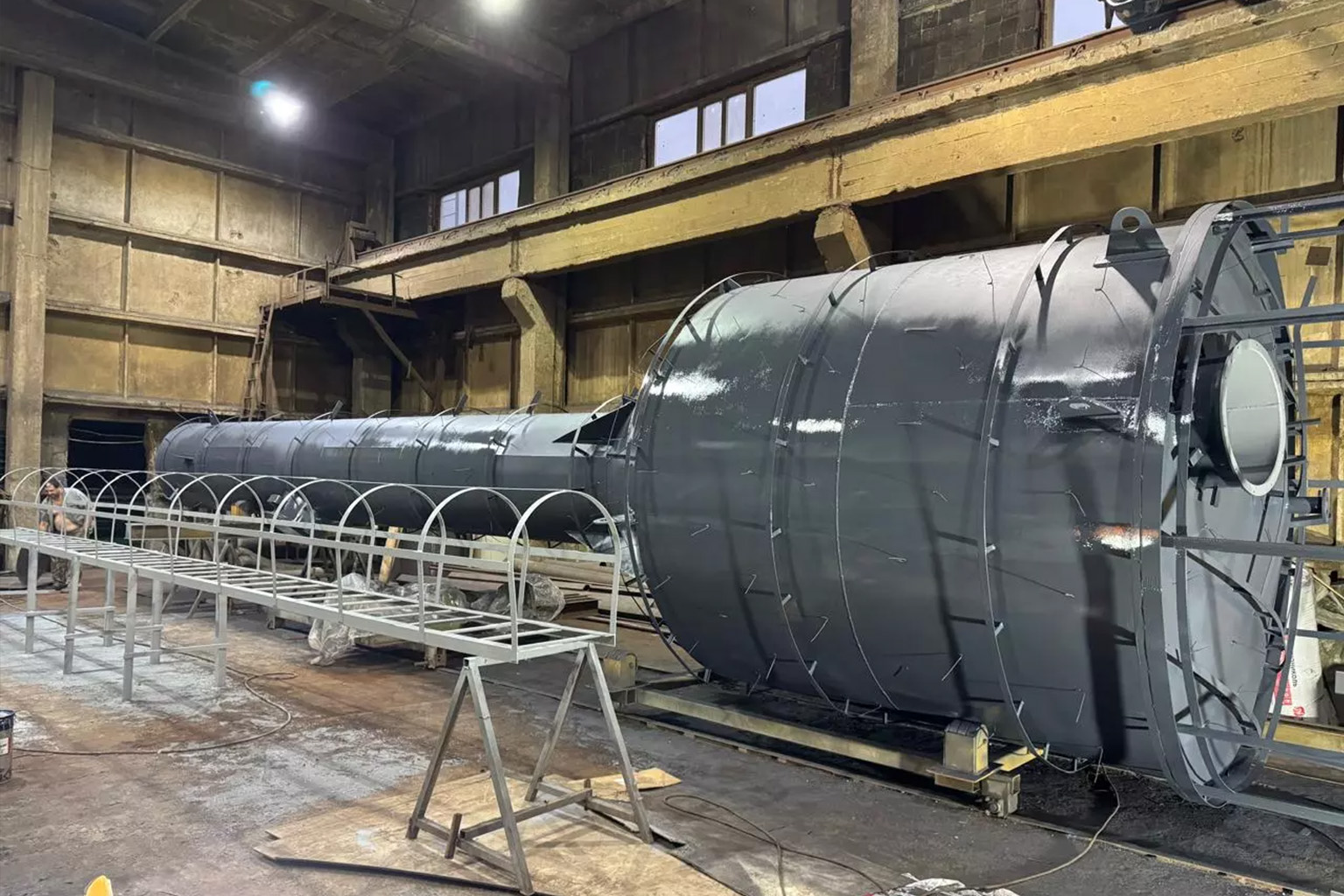

Водонапорная башня: устройство, типы, принцип работы

Что такое водонапорная башня и зачем она нужна

Водонапорная башня представляет собой высотное сооружение с резервуаром для воды, установленным на значительной высоте. Основная задача конструкции — создание необходимого напора в водопроводной сети за счет разницы высот между баком и точками водоразбора.

Основные функции водонапорных башен:

• Регулирование давленияв системе водоснабжения
• Создание запаса водына случай аварийных ситуаций или пиковых нагрузок
• Выравнивание неравномерности водопотребленияв течение суток
• Компенсация колебанийпри работе насосного оборудования
• Обеспечение противопожарного запасаводы

Производство водонапорных башен требует точных инженерных расчетов и соблюдения строгих технических норм, поскольку от надежности этих сооружений зависит качество водоснабжения целых населенных пунктов.

Устройство водонапорной башни

Конструкция водонапорной башни включает несколько ключевых элементов, каждый из которых выполняет определенную функцию.

Основные конструктивные элементы:

1. Ствол (опорная часть)Несущая конструкция, которая поднимает резервуар на необходимую высоту. Может быть выполнена из железобетона, металла или кирпича. Высота ствола определяется требуемым давлением в сети — каждые 10 метров высоты создают примерно 1 атмосферу давления.
2. Резервуар (бак)Емкость для хранения воды, размещенная в верхней части башни. Объем резервуара рассчитывается исходя из потребностей системы водоснабжения и может составлять от 15 до 500 кубометров и более.
3. Подводящий трубопроводСистема труб, по которой вода из насосной станции поступает в бак. Обычно оснащается запорной арматурой и обратными клапанами.
4. Отводящий трубопроводТрубопровод, подающий воду из резервуара в распределительную сеть. Располагается в нижней части бака для обеспечения максимального использования запаса воды.
5. Система теплоизоляции защищает воду от замерзания в холодное время года. Включает утепление стен резервуара, систему обогрева и вентиляции.
6. Переливная труба предотвращает переполнение бака при избыточном поступлении воды.
7. Люки и лестницы обеспечивают доступ для обслуживания и ремонта конструкции.

Современное производство водонапор ных башен предусматривает использование высококачественных материалов и автоматизированных систем контроля уровня воды, что значительно повышает надежность и долговечность сооружений.

Принцип работы водонапорной башни

Работа водонапорной башни основана на законах гидростатики и представляет собой циклический процесс накопления и распределения воды.

Как работает система:

Фаза накопления (ночное время)

Когда водопотребление минимально, насосы станции подают воду в резервуар башни. Бак постепенно заполняется, создавая запас на период пикового потребления.

Фаза отдачи (дневное время)

В часы максимального водоразбора потребление превышает производительность насосов. В этот момент вода из резервуара башни поступает в сеть, компенсируя недостаток и поддерживая стабильное давление.

Регулирование давления

Давление в системе определяется высотой водяного столба. Например, башня высотой 30 метров создает давление около 3 атмосфер. Это обеспечивает нормальное водоснабжение зданий высотой до 9 этажей.

Автоматический контроль

Современные водонапорные башни оснащаются датчиками уровня и автоматикой, которая управляет работой насосов. Когда уровень воды падает ниже минимального, включаются насосы; при достижении максимума — отключаются.

Изготовление водонапорных башен с автоматизированными системами управления позволяет минимизировать участие человека в процессе эксплуатации и снизить энергозатраты.

Типы водонапорных башен

Существует несколько классификаций водонапорных башен по различным признакам.

По конструктивному решению:

Башни на стволе

Классический вариант с цилиндрическим или многогранным стволом, на котором установлен резервуар. Высота ствола обычно составляет от 15 до 40 метров.

Башни на опорах

Резервуар поднят на отдельно стоящих колоннах или металлических фермах. Такая конструкция позволяет экономить материалы и обеспечивает удобный доступ для обслуживания.

Шатровые башни

Резервуар размещается внутри защитного шатра, который обеспечивает дополнительную теплоизоляцию и защиту от внешних воздействий.

По назначению:

Башни общего назначения

Обслуживают системы хозяйственно-питьевого водоснабжения населенных пунктов.

Противопожарные башни

Предназначены исключительно для создания запаса воды на нужды пожаротушения. Имеют специальные требования к объему и скорости водоотдачи.

Промышленные башни

Обеспечивают технологические процессы на предприятиях. Могут иметь специфические требования к качеству воды и режиму работы.

Башни Рожновского: история и особенности

Особое место в истории водоснабжения занимают башни Рожновского — уникальный тип водонапорных сооружений, разработанный в начале XX века.

История создания

Инженер Александр Рожновский в 1902-1904 годах разработал революционную для своего времени конструкцию водонапорной башни. Его изобретение решало главную проблему того периода — защиту воды от замерзания в суровом российском климате.

Конструктивные особенности башен Рожновского:

Двойная оболочка Основная инновация — система «бак в баке». Внутренний стальной резервуар помещен внутрь внешнего деревянного шатра, между ними создается воздушная прослойка.

Принцип теплоизоляции Холодный наружный воздух поступает снизу, проходит между стенками, нагревается от внутреннего бака и выходит через верхнюю часть шатра. Эта естественная циркуляция предотвращает промерзание воды даже при -40°C без дополнительного отопления.

Деревянный шатер Внешняя оболочка выполнялась из дерева — доступного и дешевого материала. Шатер имел характерную многогранную форму (обычно восьмигранную).

Металлический бак Внутренний резервуар изготавливался из стальных листов, склепанных или сваренных между собой.

Распространение и наследие

С 1900-х по 1950-е годы башни Рожновского массово строились по всей России и СССР. Было возведено более 200 таких сооружений. Многие из них работают до сих пор, что свидетельствует о гениальности конструкции.

Сегодня баш ни Рожновского признаны памятниками инженерной мысли и промышленной архитектуры. Многие сохранившиеся башни находятся под охраной государства как объекты культурного наследия.

Современное применение принципов Рожновского

Хотя классические деревянные башни Рожновского сегодня практически не строятся, принцип двойной оболочки и естественной теплоизоляции активно используется в современном производстве водонапорных башен. Металлические конструкции с утепленными стенами и системой вентиляции — это прямое развитие идей великого инженера.

Расчет и проектирование водонапорной башни

Проектирование водонапорных башен — сложный инженерный процесс, требующий учета множества факторов.

Основные параметры для расчета:

1. Требуемое давление в сетиопределяет необходимую высоту установки резервуара. Для жилых зданий требуется минимум 1 атмосфера на каждые 10 метров высоты здания плюс запас.
2. Объем резервуара рассчитывается исходя из:

• Суточного водопотребления
• Неравномерности потребления в течение суток
• Производительности насосной станции
• Противопожарного запаса

Обычно объем составляет 10-15% от суточного потребления воды.

3. Климатические условия влияют на выбор материалов, толщину теплоизоляции и систему обогрева.
4. Геологические условия определяют тип фундамента и его заглубление.
5. Сейсмичность района. В сейсмоопасных зонах требуются дополнительные конструктивные усиления.

Этапы проектирования:

• Техническое задание и исходные данные
• Гидравлический расчет системы
• Выбор типа конструкции
• Расчет прочности и устойчивости
• Разработка систем теплоизоляции
• Проектирование трубопроводов и арматуры
• Разработка систем автоматики
• Экономическое обоснование

Изготовление водонапорных башен на заводе по индивидуальным проектам позволяет учесть все особенности конкретного объекта и обеспечить максимальную эффективность системы.

Материалы для производства водонапорных башен

Выбор материалов критически важен для долговечности и надежности сооружения.

Сталь

Основной материал для современных башен. Используются стали марок:

• Ст3 — для несущих конструкций
• 09Г2С — для резервуаров в северных регионах
• Нержавеющая сталь — для особых условий эксплуатации

Требования к стали:

• Свариваемость
• Хладостойкость (для северных регионов)
• Коррозионная стойкость
• Соответствие ГОСТ

Защитные покрытия

Производство водонапорных башен обязательно включает антикоррозионную защиту:

Внутренние поверхности резервуара:

• Эпоксидные составы пищевого класса
• Цементно-песчаное покрытие
• Полимерные покрытия
• Горячее цинкование (для небольших резервуаров)

Наружные поверхности:

• Грунтовка (2-3 слоя)
• Атмосферостойкие эмали
• Полимерные покрытия повышенной стойкости
• Регулярное обновление каждые 5-7 лет

Теплоизоляционные материалы

Для защиты воды от замерзания используются:

• Минеральная вата (плотность 80-120 кг/м³)
• Пенополистирол
• Пенополиуретан напыляемый
• Комбинированные системы с воздушными прослойками

Толщина изоляции рассчитывается в зависимости от климатической зоны и может достигать 200-300 мм в северных регионах.

Преимущества современных водонапорных башен

Современные технологии производства водонапорных башен обеспечивают ряд существенных преимуществ:

Технологические преимущества:

Автоматизация

• Полностью автоматическое управление
• Дистанционный мониторинг
• Система аварийного оповещения

Энергоэффективность

• Оптимизация работы насосов
• Снижение пиковых нагрузок
• Экономия электроэнергии до 30%

Надежность

• Резервирование критических систем
• Качественные материалы
• Заводское изготовление с контролем качества
• Длительный срок службы (50+ лет)

Экономические преимущества:

Снижение затрат на водоснабжение

• Уменьшение мощности насосного оборудования
• Работа насосов в оптимальном режиме
• Снижение расходов на электроэнергию
• Меньше затрат на ремонт насосов

Быстрая окупаемость Инвестиции в водонапорную башню окупаются за 5-7 лет за счет экономии на энергоресурсах и снижения износа оборудования.

Низкие эксплуатационные расходы Современные конструкции требуют минимального обслуживания и имеют длительные межремонтные периоды.

Экологические преимущества:

• Снижение энергопотребления
• Уменьшение выбросов CO₂
• Защита водных ресурсов от загрязнения
• Использование экологически безопасных материалов

Области применения водонапорных башен

Водонапорные башни находят применение в различных сферах:

Коммунальное хозяйство:

Населенные пункты

• Поселки и деревни
• Малые города
• Микрорайоны крупных городов
• Дачные поселки

Социальные объекты

• Больницы и санатории
• Школы и детские сады
• Спортивные комплексы
• Дома отдыха

Промышленность:

Производственные предприятия

• Заводы и фабрики
• Пищевые производства
• Химические предприятия
• Энергетические объекты

Сельское хозяйство

• Животноводческие комплексы
• Тепличные хозяйства
• Птицефабрики
• Перерабатывающие предприятия

Специальные объекты:

• Военные городки
• Аэропорты
• Железнодорожные станции
• Автозаправочные комплексы
• Складские терминалы

Производство водонапорных башен под конкретные задачи позволяет максимально эффективно решать вопросы водоснабжения любых объектов.

Нормативная база и стандарты

Проектирование, изготовление и эксплуатация водонапорных башен регламентируются рядом нормативных документов:

Основные стандарты:

СП 31.13330.2012 — Водоснабжение. Наружные сети и сооружения

СП 16.13330.2017 — Стальные конструкции

СанПиН 2.1.4.1074-01 — Питьевая вода. Гигиенические требования

ГОСТ 12.2.003-91 — Оборудование производственное. Общие требования безопасности

ГОСТ 23118-2012 — Конструкции стальные строительные

Требования к качеству воды:

Вода в резервуаре должна соответствовать нормам питьевой воды:

• pH 6-9
• Общая минерализация до 1000 мг/л
• Отсутствие патогенных микроорганизмов
• Соответствие органолептических показателей

Требования безопасности:

• Ограждение территории
• Молниезащита
• Аварийное освещение
• Системы контроля доступа
• Средства пожаротушения

Заключение

Водонапорная башня остается незаменимым элементом систем водоснабжения, несмотря на развитие альтернативных технологий. Правильно спроектированная и качественно изготовленная башня обеспечивает:

• Надежное водоснабжениебез перебоев
• Стабильное давлениев системе
• Экономию энергоресурсовза счет оптимизации работы насосов
• Аварийный запас водыдля критических ситуаций
• Долгий срок службыпри минимальных эксплуатационных затратах
