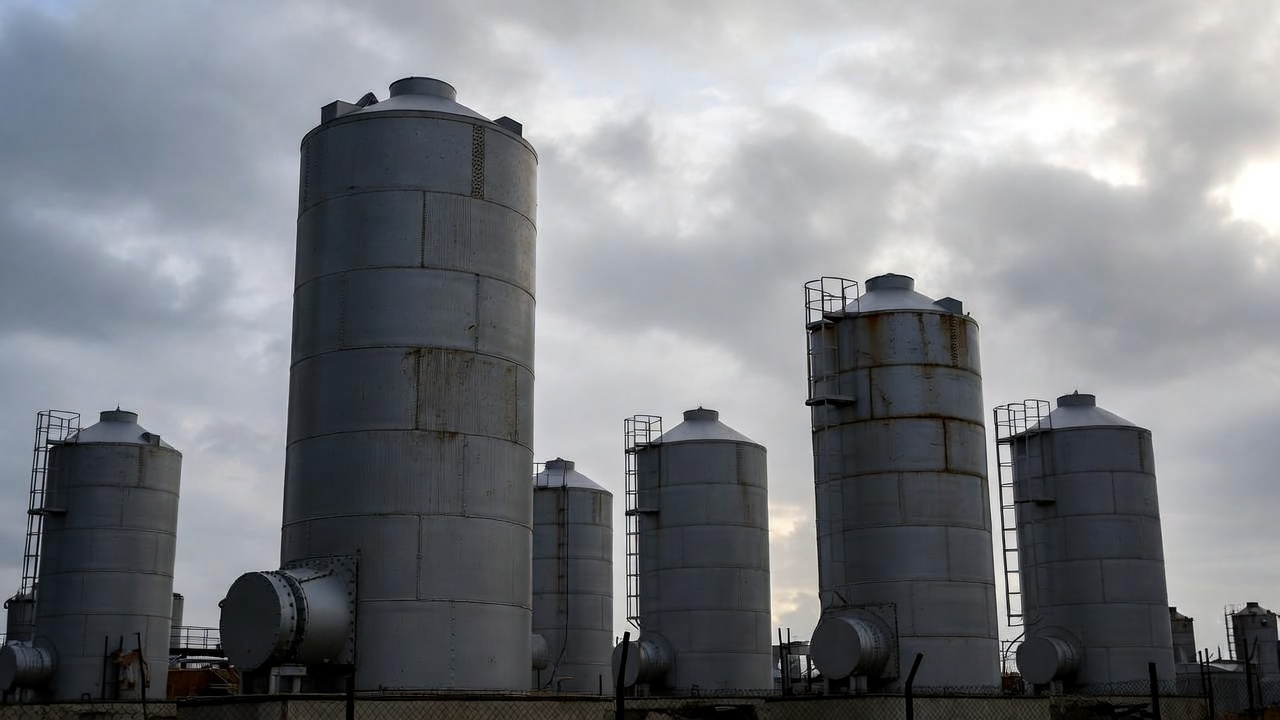

Как сократить потери от испарения легких нефтепродуктов в резервуарах РВС: комплексный подход к экономии и безопасности

Ежегодные потери легких нефтепродуктов от испарения на предприятиях нефтепереработки, хранения и логистики составляют от 0.3% до 1.5% от общего оборота. В абсолютных цифрах это трансформируется в колоссальные убытки: для резервуарного парка средней мощности в 100 000 м³ хранимого бензина потери могут достигать 1000–1500 тонн в год, что эквивалентно 45–70 миллионам рублей, выброшенным буквально на ветер. Помимо прямого экономического ущерба, испарение углеводородов создает серьезные экологические и технологические проблемы: повышает пожаро- и взрывоопасность объекта, нарушает санитарные нормы содержания паров в воздухе рабочей зоны, приводит к образованию смога и требует уплаты значительных экологических платежей за выбросы загрязняющих веществ. Испарение также меняет качественные характеристики самого топлива — снижает октановое число бензина, повышает давление насыщенных паров, что в конечном итоге приводит к нарушению ГОСТ на выпускаемую продукцию. Согласно исследованиям, до 70% общих потерь приходятся на так называемые «большие дыхания» — процессы, связанные с заполнением и опорожнением резервуаров. Современный комплекс технологических и организационных мер позволяет сократить эти потери на 85-99%, обеспечивая период окупаемости капитальных вложений от 6 месяцев до 3 лет в зависимости от выбранных решений и масштаба объекта.

Физико-химические основы процесса испарения: почему это происходит

Чтобы эффективно бороться с потерями, необходимо досконально понимать механизмы их возникновения. Испарение легких нефтепродуктов (бензина, реактивного топлива, газового конденсата) — это физический процесс перехода жидкости в парообразное состояние, интенсивность которого определяется фундаментальными законами физики и химии.

Давление насыщенных паров (ДНП) — это ключевой параметр, определяющий испаряемость продукта. Чем выше ДНП, тем легче молекулам углеводорода покидать жидкость и переходить в газовую фазу. Летние сорта бензина имеют более низкое ДНП, чем зимние, именно для снижения потерь при высоких температурах. На ДНП влияет фракционный состав продукта: наличие легких фракций (бутанов, пентанов) резко увеличивает давление. В процессе «старения» продукта в резервуаре легкие фракции испаряются в первую очередь, что приводит к постепенному снижению ДНП, но одновременно и к ухудшению потребительских свойств топлива.

Температурный фактор играет решающую роль. С повышением температуры жидкости на 10°C скорость испарения возрастает в 1.5–2 раза. Нагрев происходит несколькими путями: прямая солнечная радиация на стенки и крышу резервуара, высокая температура окружающего воздуха, а также нагрев продукта при перекачке из-за работы насосов. Суточные перепады температуры приводят к классическим «малым дыханиям»: днем газовое пространство расширяется, и пары выходят через дыхательную арматуру; ночью при охлаждении объем паров сокращается, и в резервуар засасывается воздух, который насыщается парами при следующем цикле нагрева.

Геометрия резервуара и уровень налива. Интенсивность испарения прямо пропорциональна площади зеркала испарения, то есть площади соприкосновения жидкости с газовым пространством. В вертикальном цилиндрическом резервуаре (РВС) эта площадь максимальна при высоком уровне налива. Процесс «больших дыханий» происходит при операциях налива и слива. При сливе продукта в резервуар поступает воздух, который быстро насыщается парами, достигая равновесной концентрации. При последующем наливе этот насыщенный парами газовоздушный смесь вытесняется в атмосферу через дыхательный клапан, что и составляет основной объем потерь.

Технологии первичного подавления испарения: модернизация резервуара

Это наиболее эффективная группа методов, направленная на устранение самой возможности контакта паров с атмосферой или радикального сокращения газового пространства.

Плавающие крыши (ПК) и понтоны — это золотой стандарт в борьбе с потерями от испарения. Принцип действия основан на том, что плавающая конструкция (крыша или понтон) перемещается по поверхности продукта, практически полностью устраняя газовое пространство между жидкостью и крышей резервуара.

• Плавающие крыши (ПК) бывают двух основных типов: одно- и двухдечные. Однодечная крыша представляет собой единый стальной диск с герметичными отсеками (отсеками плавучести), который непосредственно контактирует с продуктом. Двухдечная крыша имеет двойное днище с воздушной прослойкой, что обеспечивает лучшую теплоизоляцию и дополнительную плавучесть. ПК практически полностью исключают потери от «малых дыханий» и снижают потери от «больших дыханий» на 85-95%, так как при сливе-наливе крыша опускается и поднимается, не допуская образования свободного объема.

• Понтоны — это плавающие конструкции, размещаемые внутри резервуаров со стационарной крышей. Они не являются несущим элементом, а служат исключительно для подавления испарения. Современные понтоны изготавливаются из алюминиевых сплавов или композитных материалов (стеклопластик), что исключает искрообразование и снижает вес. Эффективность понтонов ниже, чем у плавающих крыш (снижение потерь на 70-85%), но их можно устанавливать в существующие РВС без кардинальной реконструкции. Ключевым элементом надежности является система уплотнения краевого зазора между понтоном и стенкой резервуара. Используются механические (металлические башмаки с щетками), мягкие (полиуретановые, фторопластовые трубки) и жидкостные (шламовые) уплотнения. Качественное уплотнение снижает испарение через зазор до 2-5% от общего объема.

Система газовой обвязки (газовой балансировки) применяется на группах резервуаров, хранящих однотипные продукты. Резервуары соединяются общим газовым коллектором. При наливе продукта в один резервуар вытесняемые оттуда пары не выбрасываются в атмосферу, а по коллектору поступают в резервуар, из которого в этот момент ведется слив, компенсируя образующийся там вакуум. Таким образом, система работает в замкнутом цикле, и выбросы происходят только при дисбалансе операций (когда общий объем налива по парку превышает объем слива). Эффективность системы достигает 80-90% по сокращению «больших дыханий». Обязательным элементом такой системы являются предохранительные клапаны и дыхательные клапаны, страховочные на случай нештатных ситуаций.

Технологии улавливания и утилизации паров: Vapor Recovery Units (VRU)

Когда первичное подавление невозможно или недостаточно, на первый план выходят установки улавливания паров нефтепродуктов (УУПН), или VRU. Их задача — не дать парам уйти в атмосферу, а вернуть их в виде жидкого продукта или направить на полезное использование.

Адсорбционные установки (на активированном угле) — это наиболее распространенный и универсальный тип VRU. Технологический цикл состоит из двух стадий. На стадии адсорбции поток паровоздушной смеси из дыхательных клапанов резервуаров или узлов налива пропускается через адсорберы, заполненные активированным углем. Уголь имеет огромную удельную поверхность (до 1500 м²/г) и задерживает (адсорбирует) молекулы углеводородов, пропуская очищенный воздух в атмосферу. После насыщения угля начинается стадия десорбции (регенерации). Через адсорбер прокачивается поток горячего инертного газа (чаще всего азота) или вакуумируют. Углеводороды десорбируются, и концентрированная парогазовая смесь направляется в конденсатор-холодильник, где пары конденсируются в жидкий продукт, который возвращается в резервуар. Для непрерывности процесса используется минимум два адсорбера, работающих в противофазе. Эффективность современных адсорбционных установок достигает 98-99.9%, что позволяет довести концентрацию паров в выхлопном воздухе до санитарных норм (не более 10-35 г/м³ в зависимости от региона).

Абсорбционные установки (холодильно-конденсационные) работают по принципу глубокого охлаждения паровоздушной смеси. Смесь последовательно проходит через теплообменники, где охлаждается сначала обратным потоком холодного воздуха, затем хладагентом (пропаном, фреоном) до температур -30°C … -70°C. При такой температуре практически все углеводороды конденсируются. Основное преимущество метода — получение жидкого продукта высокого качества без необходимости последующей ректификации. Недостатки — высокая энергоемкость процесса глубокого холода и сложность эксплуатации в условиях обмерзания. Часто используется как финишная ступень после адсорбционной установки для достижения максимальной эффективности.

Мембранные технологии — это сравнительно новое, но перспективное направление. Основаны на использовании селективных полимерных мембран, проницаемых для паров углеводородов, но непроницаемых для азота и кислорода. Парогазовая смесь под давлением подается на мембранный модуль. Углеводороды проходят через мембрану, образуя концентрированный поток (пермеат), который затем направляется на конденсацию или в адсорбер. Обедненный воздух (ретентат) с низким содержанием паров выбрасывается. Преимущества мембранных систем — компактность, отсутствие движущихся частей и реагентов. Их часто комбинируют с другими методами, например, мембранный блок используется для предварительного концентрирования паров перед финальной конденсацией, что снижает общую энергоемкость системы.

Вспомогательные и операционные методы снижения потерь

Эти меры не требуют капитальной реконструкции, но при комплексном применении дают существенный синергетический эффект.

Теплоизоляция и специальные покрытия. Нанесение на крышу и верхний пояс стенок РВС теплоотражающих покрытий (на основе алюминиевой пудры или с использованием керамических микросфер) позволяет снизить температуру поверхности на 15-25°C по сравнению с традиционной окраской. Это напрямую снижает нагрев газового пространства и интенсивность «малых дыханий». Для резервуаров в регионах с высоким перепадом суточных температур эффективна полная теплоизоляция стенок с применением сэндвич-панелей или напыляемого пенополиуретана. Это сглаживает суточные колебания температуры продукта. Еще более радикальный метод — установка систем охлаждения зеркала продукта с помощью плавающих теплообменников или циркуляции продукта через охладители, но он требует значительных энергозатрат и применяется редко.

Оптимизация режимов эксплуатации — это организационный метод, не требующий инвестиций в оборудование, но дающий быстрый эффект.

• Управление скоростью налива/слива. Быстрые операции создают турбулентность и интенсивное испарение. Снижение скорости, особенно на финальной стадии заполнения резервуара, когда зеркало приближается к дыхательной арматуре, может сократить пиковые выбросы.

• Сведение к минимуму операций перекачки. Планирование логистики таким образом, чтобы резервуар работал в узком коридоре уровней (например, между 30% и 80%), сокращает частоту и амплитуду «больших дыханий».

• Проведение операций в ночное время. Налив или отбор продукта в более прохладное время суток снижает разницу температур между продуктом и поступающим воздухом, уменьшая мгновенные потери.

• Контроль давления в газовом пространстве. Настройка дыхательных клапанов на минимально допустимое избыточное давление (например, +250 Па вместо стандартных +2000 Па) и минимальный вакуум (-150 Па) позволяет сократить выбросы при незначительных колебаниях температуры.

Таким образом, борьба с потерями легких нефтепродуктов от испарения — это не локальная техническая задача, а комплексная стратегия, интегрирующая передовые инженерные решения, операционный менеджмент и экономику предприятия. Внедрение технологий первичного подавления (плавающие крыши, понтоны, газовые обвязки) в сочетании с установками улавливания и утилизации паров (VRU) и грамотной эксплуатацией формирует многоуровневую систему защиты. Этот подход превращает неизбежные ранее потери в управляемый ресурс, обеспечивая не только быструю окупаемость капитальных вложений, но и создавая долгосрочные конкурентные преимущества. Снижение себестоимости операций, минимизация экологических рисков и платежей, повышение безопасности объекта и сохранение качества продукции делают инвестиции в сокращение потерь от испарения обязательным элементом стратегии современного и ответственного промышленного предприятия, ориентированного на устойчивое развитие.
