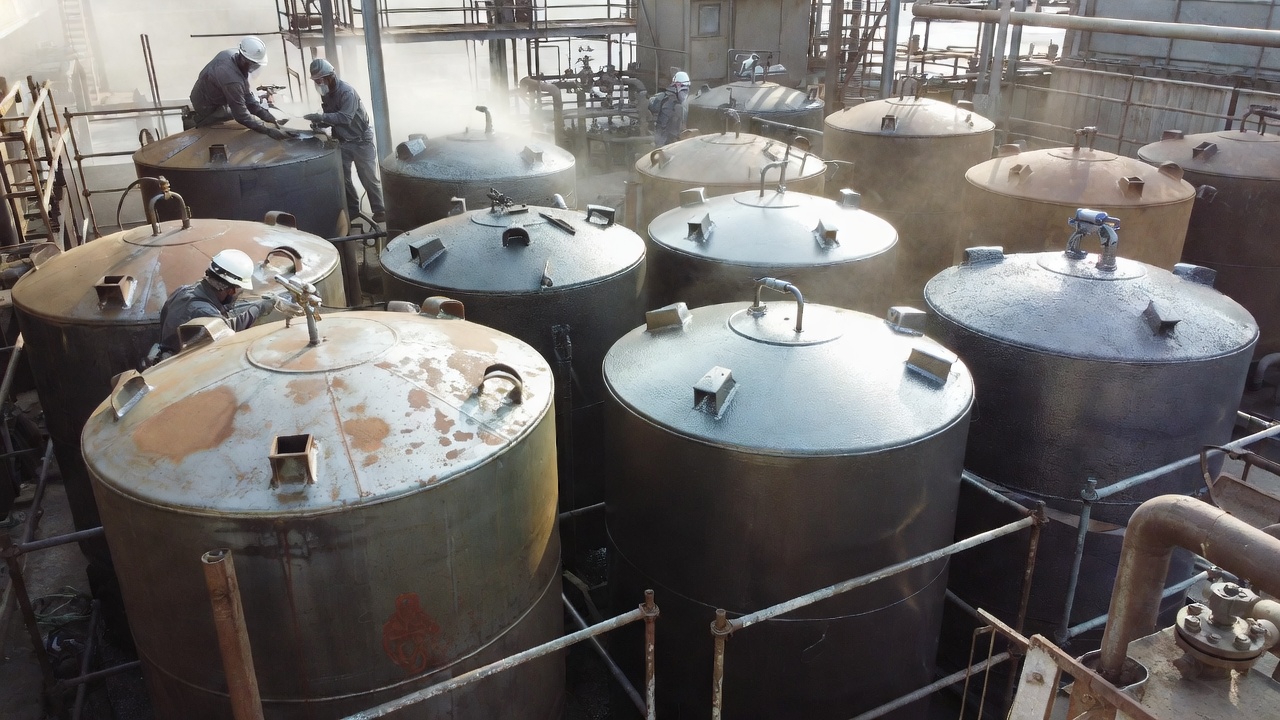

Антикоррозионная защита металлических резервуаров: методы и материалы для увеличения срока службы

Коррозия металлических резервуаров — главная причина преждевременного выхода из строя оборудования, аварийных утечек и экологических инцидентов на промышленных предприятиях. Без антикоррозионной защиты стальной резервуар в агрессивных условиях разрушается за 3-7 лет вместо расчётных 25-40 лет. Хранение кислот, щелочей, солевых растворов, эксплуатация в морской атмосфере или подземная установка создают экстремальные условия, при которых незащищённый металл теряет толщину стенки на 0,5-2 мм ежегодно. Ежегодные экономические потери от коррозии резервуаров в России оцениваются в 180-250 млрд рублей: замена оборудования, аварийные ремонты, утечки продукта, простои производства, экологические штрафы. Правильно спроектированная система антикоррозионной защиты увеличивает срок службы резервуара в 4-8 раз, снижает эксплуатационные расходы на 60-75%, окупается за 2-5 лет. Современные методы защиты включают лакокрасочные покрытия толщиной от 200 мкм до 3 мм, катодную защиту с протекторами или станциями, футеровку полимерами и резинами, ингибиторы коррозии, применяемые комплексно в зависимости от условий эксплуатации.

Механизмы коррозии металлических резервуаров

Понимание процессов коррозии — основа для выбора эффективных методов защиты. Коррозия представляет собой разрушение металла в результате химического или электрохимического взаимодействия с окружающей средой. Скорость и характер коррозионного процесса определяют тип необходимой защиты и экономическую целесообразность различных методов.

Электрохимическая коррозия

Электрохимическая коррозия — наиболее распространённый тип разрушения стальных резервуаров, возникающий при контакте металла с электролитом. Электролитом может быть вода, растворы солей, кислот, щелочей, влажный грунт или даже конденсат на внутренней поверхности резервуара. Механизм процесса основан на образовании на поверхности металла микрогальванических пар, где одни участки становятся анодами (разрушаются), а другие — катодами (защищены).

На анодных участках происходит окисление железа по реакции Fe → Fe²⁺ + 2e⁻, то есть атомы железа переходят в раствор в виде ионов, а освободившиеся электроны движутся к катодным участкам. На катоде протекают реакции восстановления: в нейтральной и щелочной среде кислород восстанавливается по реакции O₂ + 2H₂O + 4e⁻ → 4OH⁻, в кислой среде происходит выделение водорода 2H⁺ + 2e⁻ → H₂. Продуктами коррозии являются гидроксиды железа Fe(OH)₂ и Fe(OH)₃, которые затем превращаются в оксиды Fe₂O₃ и Fe₃O₄ — всем известную ржавчину.

Скорость электрохимической коррозии сильно зависит от условий среды. В пресной воде типичная скорость составляет 0,1-0,5 мм в год, что означает потерю толщины стенки резервуара на полмиллиметра ежегодно. В морской воде, содержащей хлориды, скорость возрастает до 0,3-1,5 мм в год. При контакте с кислотами скорость может достигать 1-10 мм в год и выше, что приводит к сквозной коррозии резервуара толщиной 6 мм всего за 1-2 года эксплуатации.

Несколько факторов резко ускоряют электрохимическую коррозию. Хлориды являются особенно опасными, так как разрушают пассивную защитную плёнку на поверхности металла и создают локальные очаги интенсивной коррозии. Даже концентрация хлоридов выше 100 ppm (частей на миллион) в воде способна вызвать питтинговую коррозию нержавеющих сталей. Повышение температуры на каждые 10°С примерно удваивает скорость коррозионного процесса согласно правилу Вант-Гоффа. Присутствие растворённого кислорода критично, так как он выступает окислителем-деполяризатором, ускоряя коррозию в 5-10 раз по сравнению с деаэрированной средой. Механические напряжения в металле создают анодные зоны и также ускоряют разрушение.

Биокоррозия, вызванная микроорганизмами, представляет особый случай электрохимической коррозии. Сульфатвосстанавливающие бактерии (СВБ) восстанавливают сульфаты до сероводорода, который затем реагирует с железом, образуя сульфид железа и ускоряя коррозию в 10-100 раз. Железобактерии окисляют двухвалентное железо в трёхвалентное, создавая характерные бугорки на поверхности. Биокоррозия особенно активна в застойных водных средах при температуре 20-40°С, где есть органические вещества и сульфаты.

Химическая коррозия

Химическая коррозия представляет собой прямое взаимодействие металла с агрессивной средой без участия электролита и электрического тока. Этот тип характерен для высокотемпературных процессов и контакта с сухими газами. При нагреве стали выше 400°С на воздухе происходит окисление по реакции 2Fe + O₂ → 2FeO с образованием окалины. В нефтепродуктах, содержащих серу, протекает реакция Fe + S → FeS, приводящая к сернистой коррозии. Сухие газы, такие как хлор или сероводород, также вызывают химическую коррозию без присутствия воды.

Скорость химической коррозии определяется температурой, концентрацией агрессивного агента и защитными свойствами образующихся продуктов коррозии. Если продукты коррозии образуют плотную защитную плёнку, процесс замедляется. Например, оксидная плёнка на нержавеющей стали толщиной несколько нанометров эффективно защищает от дальнейшего окисления. Напротив, рыхлые продукты коррозии не препятствуют доступу агрессивной среды к металлу, и разрушение продолжается с постоянной скоростью.

Питтинговая коррозия

Питтинговая или точечная коррозия — один из наиболее опасных видов локального разрушения металла. Она характеризуется образованием глубоких язв (питтингов) при общей сохранности остальной поверхности. Питтинг может иметь диаметр всего 1-3 мм, но проникать на глубину до сквозного отверстия, что делает его трудно обнаруживаемым при визуальном осмотре.

Механизм развития питтинга начинается с локального нарушения пассивной плёнки в результате царапины, дефекта покрытия, металлургического включения или воздействия хлоридов. В месте дефекта образуется микроанод, где металл активно растворяется, а вся остальная поверхность выступает катодом. Внутри питтинга концентрируются агрессивные ионы, особенно хлориды, и pH среды снижается за счёт гидролиза ионов металла. Это создаёт автокаталитический процесс: питтинг углубляется, а расширяется слабо, формируя узкую глубокую язву.

Питтинговая коррозия типична для хлоридсодержащих сред, таких как морская вода, рассолы, растворы солей. Нержавеющие стали, особенно AISI 304 без молибдена, подвержены питтингу в присутствии даже небольших концентраций хлоридов. Застойные зоны с локальным обеднением кислородом также способствуют развитию питтингов. Опасность этого вида коррозии в том, что при малых общих потерях массы металла может произойти сквозное разрушение стенки резервуара с утечкой содержимого.

Щелевая коррозия

Щелевая коррозия развивается в узких щелях и зазорах, где затруднён доступ кислорода и обмен раствора с основным объёмом. Типичные места — под прокладками фланцевых соединений, в резьбовых соединениях, в местах нахлёста листов, под отложениями на днище резервуара. Механизм аналогичен питтинговой коррозии: обеднение кислорода в щели приводит к нарушению пассивной плёнки, накопление агрессивных ионов создаёт кислую среду, щель становится анодом по отношению к открытой поверхности.

Для предотвращения щелевой коррозии применяют несколько подходов. Конструктивно стараются избегать щелей, используя сплошные сварные соединения вместо болтовых, герметизируя зазоры герметиками или сварными швами. Катодная защита эффективно подавляет щелевую коррозию, смещая потенциал металла в защитную область. Применение материалов с повышенной стойкостью, таких как нержавеющая сталь AISI 316 с молибденом или полимерные прокладки, также снижает риск этого вида разрушения.

Межкристаллитная коррозия

Межкристаллитная коррозия (МКК) представляет собой разрушение металла по границам зёрен без видимых изменений поверхности. Этот вид коррозии особенно опасен, так как приводит к потере прочности и внезапному разрушению конструкции при сохранении внешне нормального вида металла. МКК характерна для нержавеющих сталей, подвергнутых нагреву в диапазоне температур 450-850°С, что происходит при сварке или неправильной термообработке.

Механизм МКК нержавеющих сталей связан с выделением карбидов хрома Cr₂₃C₆ по границам зёрен при нагреве в критическом диапазоне температур. Углерод, растворённый в стали, диффундирует к границам зёрен и связывает хром в карбиды. Это приводит к обеднению хромом приграничных зон металла — содержание хрома падает ниже критических 12%, необходимых для пассивации. В агрессивной среде обеднённые зоны активно корродируют, металл разрушается по границам зёрен, теряет прочность и может растрескаться.

Предотвращение межкристаллитной коррозии достигается несколькими методами. Использование низкоуглеродистых марок стали, таких как AISI 316L или 304L с содержанием углерода менее 0,03%, снижает количество карбидов. Стабилизация титаном или ниобием в марках AISI 321 и 316Ti связывает углерод в стабильные карбиды TiC или NbC, не обедняющие хром. Стабилизирующий отжиг после сварки при температуре 850-900°С растворяет карбиды хрома и восстанавливает коррозионную стойкость. Для крупных сварных резервуаров предпочтительно использовать низкоуглеродистые марки, не требующие термообработки после изготовления.

Коррозионное растрескивание под напряжением

Коррозионное растрескивание под напряжением (КРН) возникает при совместном действии растягивающих напряжений и специфической коррозионной среды. Этот вид разрушения характеризуется образованием и развитием трещин, которые могут привести к внезапному разрушению конструкции при напряжениях значительно ниже предела прочности материала. КРН требует одновременного выполнения трёх условий: наличие растягивающих напряжений выше критического уровня, специфическая агрессивная среда для данного материала и определённая температура.

Растягивающие напряжения могут быть рабочими, возникающими от давления содержимого или веса конструкции, или остаточными, образовавшимися после сварки и термообработки. Остаточные сварочные напряжения особенно опасны, так как могут достигать 50-80% от предела текучести материала и сохраняться годами. Специфичность агрессивной среды означает, что определённые материалы растрескиваются только в конкретных средах: нержавеющие стали подвержены КРН в хлоридных растворах при температуре выше 60°С, углеродистые стали растрескиваются в концентрированных щелочных растворах, высокопрочные стали разрушаются в сероводородсодержащих средах.

Характерными системами, подверженными КРН, являются резервуары из нержавеющей стали для хранения рассолов при повышенной температуре, резервуары из углеродистой стали для каустической соды, оборудование нефтегазовой промышленности, работающее в сероводородсодержащих средах. Предотвращение КРН достигается снижением напряжений путём отжига конструкции, применением материалов, стойких к данной среде, использованием катодной защиты для смещения потенциала в безопасную область, введением ингибиторов коррозии в среду.

Лакокрасочные покрытия для защиты резервуаров

Лакокрасочные покрытия представляют собой наиболее распространённый и универсальный метод защиты наземных и надземных резервуаров от коррозии. Принцип действия основан на создании барьера между металлом и агрессивной средой, предотвращающего доступ влаги, кислорода и других коррозионно-активных веществ к поверхности. Современные покрытия представляют собой многослойные системы общей толщиной от 200 до 600 мкм, каждый слой которых выполняет определённую функцию: грунтовка обеспечивает адгезию к металлу и первичную защиту, промежуточные слои создают толщину и барьерные свойства, финишный слой защищает от внешних воздействий и придаёт декоративные свойства.

Эпоксидные покрытия

Эпоксидные покрытия являются одними из наиболее эффективных для защиты резервуаров благодаря сочетанию отличной адгезии к металлу, высокой химической стойкости и барьерных свойств. Эпоксидные материалы представляют собой двухкомпонентные системы, состоящие из эпоксидной смолы и отвердителя, которые смешиваются непосредственно перед нанесением. В качестве отвердителей используются полиамины для быстрого отверждения при комнатной температуре или полиамиды для улучшенной эластичности и влагостойкости. Пигменты и наполнители, такие как цинковая пыль, слюда или тальк, придают покрытию дополнительные защитные свойства и улучшают механические характеристики.

Эпоксидные покрытия обладают выдающейся адгезией к стали, достигаемой за счёт химического взаимодействия функциональных групп смолы с оксидами на поверхности металла. Химическая стойкость к кислотам, щелочам и большинству растворителей делает эпоксидные покрытия пригодными для внутренней защиты резервуаров, контактирующих со слабо- и среднеагрессивными средами. Низкая паропроницаемость обеспечивает надёжный барьер против влаги. Твёрдость и износостойкость позволяют выдерживать механические воздействия при эксплуатации и очистке резервуара. Температурный диапазон эксплуатации составляет от минус 40 до плюс 120°С с кратковременным повышением до 150°С.

Типичная система эпоксидного покрытия наносится в 2-4 слоя общей толщиной 200-600 мкм. Первый слой — грунтовка толщиной 60-80 мкм, обеспечивающая адгезию и первичную защиту. Промежуточные слои эпоксидной эмали толщиной по 100-150 мкм каждый создают основную толщину покрытия и барьерные свойства. Срок службы эпоксидных покрытий при наружном применении составляет 12-20 лет, при внутреннем — 20-30 лет благодаря отсутствию УФ-излучения и атмосферных воздействий.

Эпоксидные покрытия широко применяются для наружной защиты резервуаров нефтепродуктов, воды, химикатов в качестве грунтовочного и промежуточного слоёв в комбинации с полиуретановым финишным слоем. Внутренняя защита эпоксидными материалами эффективна для резервуаров со слабоагрессивными средами, такими как питьевая вода, слабые растворы кислот и щелочей, нефтепродукты. В многослойных системах эпоксидные покрытия выступают как грунтовочный слой под другие типы покрытий.

Основным недостатком эпоксидных покрытий является меление и потеря блеска под воздействием УФ-излучения, что требует нанесения финишного полиуретанового слоя для наружных поверхностей. Жёсткость покрытия делает его чувствительным к деформациям основания — при значительных деформациях возможно растрескивание. Высокие требования к подготовке поверхности, минимум степень очистки Sa 2,5 по ISO 8501-1, обязательны для достижения хорошей адгезии. Стоимость эпоксидных материалов составляет 250-450 рублей за килограмм при расходе 200-300 граммов на квадратный метр на один слой.

Полиуретановые покрытия

Полиуретановые покрытия представляют собой двухкомпонентные системы на основе полиуретановой смолы и изоцианатного отвердителя, которые обладают высокой эластичностью и отличной стойкостью к атмосферным воздействиям. Главным преимуществом полиуретановых материалов является способность выдерживать деформации основания до 20% без растрескивания, что критично для резервуаров, испытывающих температурные расширения-сжатия или вибрации. Стойкость к ультрафиолетовому излучению обеспечивает сохранение блеска и цвета покрытия на протяжении всего срока службы, в отличие от эпоксидных материалов, которые мелеют и выцветают.

Химическая стойкость полиуретановых покрытий несколько уступает эпоксидным в отношении концентрированных кислот, но превосходит их по стойкости к маслам, топливам и растворителям. Высокая стойкость к истиранию и ударным нагрузкам делает полиуретановые покрытия пригодными для поверхностей, подвергающихся механическим воздействиям. Температурный диапазон эксплуатации от минус 60 до плюс 120°С позволяет использовать эти материалы в различных климатических зонах, включая районы Крайнего Севера.

Полиуретановые покрытия наносятся в 2-3 слоя общей толщиной 80-150 мкм, что меньше, чем у эпоксидных систем, но достаточно благодаря высоким барьерным свойствам материала. Срок службы при наружном применении составляет 15-25 лет, что делает полиуретановые покрытия одними из наиболее долговечных. Основное применение — финишный слой в комбинированных системах эпоксид плюс полиуретан, где эпоксидная грунтовка и промежуточные слои обеспечивают адгезию и толщину, а полиуретановый финиш защищает от УФ-излучения и атмосферных воздействий.

Полиуретановые материалы могут использоваться и как самостоятельное покрытие для резервуаров в неагрессивных средах, таких как питьевая вода или нефтепродукты. Особенно эффективны полиуретановые покрытия для резервуаров в прибрежных зонах, где требуется стойкость к морской атмосфере с высоким содержанием солей. Декоративные свойства полиуретановых материалов, такие как глянцевая поверхность и широкая цветовая гамма, делают их предпочтительными для объектов, где важен внешний вид. Быстрое высыхание, обычно 4-6 часов при температуре 20°С, сокращает сроки производства работ. Специальные составы позволяют наносить полиуретановые покрытия при отрицательных температурах до минус 10°С, что расширяет сезон проведения работ.

Стоимость полиуретановых материалов составляет 350-600 рублей за килограмм при расходе 150-200 граммов на квадратный метр на один слой, что несколько выше эпоксидных материалов. Однако меньшая толщина покрытия и увеличенный срок службы компенсируют разницу в цене. Недостатком является чувствительность к влажности воздуха при нанесении — изоцианатный отвердитель реагирует с водой, что может привести к дефектам покрытия в виде пузырей и кратеров.

Эпоксидно-полиуретановые системы

Комбинированные эпоксидно-полиуретановые системы представляют собой оптимальное решение для наружной защиты резервуаров, сочетающее преимущества обоих типов материалов. Структура такой системы включает эпоксидную цинконаполненную грунтовку толщиной 60-80 мкм, обеспечивающую отличную адгезию к металлу и протекторную защиту за счёт цинка. Промежуточные слои эпоксидной эмали общей толщиной 100-150 мкм создают основную толщину покрытия и барьерные свойства. Финишный слой полиуретановой эмали толщиной 60-80 мкм защищает нижележащие слои от ультрафиолета, атмосферных осадков и механических воздействий, придавая покрытию декоративный вид и долговечность.

Общая толщина эпоксидно-полиуретановой системы составляет 220-310 мкм, что обеспечивает надёжную защиту на срок 20-30 лет при правильном нанесении и эксплуатации. Эта система стала стандартом для наружной защиты резервуаров нефтепродуктов, химикатов, воды в любых климатических зонах от тропиков до Арктики. Стоимость материалов для такой системы составляет 500-800 рублей на квадратный метр при толщине 250 мкм, что экономически оправдано длительным сроком службы и минимальными эксплуатационными расходами.

Цинконаполненные покрытия

Цинконаполненные покрытия представляют собой уникальный тип защиты, сочетающий барьерный и электрохимический механизмы. Эти материалы содержат 80-95% цинковой пыли по массе сухого остатка в эпоксидном или этилсиликатном связующем. Механизм защиты двойной: с одной стороны, покрытие создаёт барьер, изолирующий металл от среды, с другой — цинк как более активный металл обеспечивает протекторную защиту стали, жертвенно корродируя вместо железа в местах дефектов покрытия.

Цинконаполненные материалы обладают отличной адгезией к стали благодаря химическому взаимодействию связующего с поверхностью и механическому сцеплению частиц цинка с профилем шероховатости. Высокая твёрдость и износостойкость делают эти покрытия пригодными для поверхностей, подвергающихся истиранию. Электропроводность цинконаполненных покрытий требует изоляции при использовании катодной защиты, иначе защитный ток будет рассеиваться по всей поверхности, снижая эффективность. Температурный диапазон эксплуатации этилсиликатных цинконаполненных покрытий достигает минус 60 до плюс 400°С, что позволяет использовать их для высокотемпературного оборудования.

Цинконаполненные покрытия наносятся в 1-2 слоя толщиной 60-100 мкм и служат 15-25 лет в качестве грунтовочного слоя в многослойных системах. Основное применение — грунтовка под эпоксидные или полиуретановые покрытия, обеспечивающая максимальную адгезию и дополнительную протекторную защиту. Цинконаполненные материалы эффективны для защиты сварных швов, где концентрируются напряжения и возможны микротрещины в вышележащих слоях покрытия. Труднодоступные места, такие как внутренние углы, кромки, зоны сопряжений, получают надёжную защиту благодаря способности цинка защищать сталь даже при нарушении сплошности покрытия.

Самостоятельное применение цинконаполненных покрытий оправдано в условиях высоких температур, где органические покрытия разрушаются. Резервуары для горячих нефтепродуктов, оборудование технологических установок с температурой поверхности 200-400°С защищаются этилсиликатными цинконаполненными материалами. Стоимость составляет 400-700 рублей за килограмм при расходе 250-350 граммов на квадратный метр, что выше обычных эпоксидных материалов, но оправдано уникальными свойствами.

Битумно-полимерные покрытия

Битумно-полимерные покрытия представляют собой экономичное решение для защиты подземных резервуаров и гидроизоляции днищ наземных резервуаров. Основой этих материалов является окисленный нефтяной битум, модифицированный полимерными добавками, такими как стирол-бутадиен-стирол или атактический полипропилен, которые улучшают эластичность, температурную стойкость и долговечность. Минеральные наполнители снижают стоимость и улучшают механические свойства, а растворители обеспечивают необходимую вязкость для нанесения.

Высокая водонепроницаемость битумных материалов делает их идеальными для защиты от почвенной влаги и грунтовых вод. Эластичность позволяет компенсировать небольшие деформации основания без растрескивания. Низкая стоимость, составляющая 80-150 рублей за килограмм для мастик и 150-280 рублей за квадратный метр для наплавляемой изоляции, делает битумные материалы доступными для крупномасштабных проектов. Температурный диапазон эксплуатации от минус 30 до плюс 80°С ограничивает применение умеренными климатическими условиями.

Битумно-полимерные покрытия наносятся различными способами в зависимости от типа материала. Мастики наносятся кистью, шпателем или методом безвоздушного распыления толщиной 0,5-1,5 мм в несколько слоёв с промежуточной сушкой. Наплавляемая изоляция в виде рулонных материалов с битумно-полимерным вяжущим на основе из стеклоткани или полиэстера наплавляется газовой горелкой, образуя покрытие толщиной 4-8 мм. Срок службы наплавляемой изоляции составляет 10-15 лет, мастик — 5-10 лет в зависимости от условий эксплуатации.

Основное применение битумно-полимерных покрытий — наружная защита подземных резервуаров от коррозии почвенной влагой и блуждающими токами. Гидроизоляция днищ наземных резервуаров предотвращает коррозию со стороны грунта и проникновение влаги. Временная защита оборудования при консервации или хранении обеспечивается недорогими битумными мастиками. Недостатками являются низкая стойкость к ультрафиолетовому излучению, вызывающему растрескивание и охрупчивание, низкая температура размягчения, не позволяющая использовать эти материалы для горячих резервуаров, и отсутствие химической стойкости к нефтепродуктам и растворителям.

Полимочевина

Полимочевина представляет собой современный высокоэффективный материал для антикоррозионной защиты, наносимый методом горячего безвоздушного напыления. Этот двухкомпонентный материал состоит из полиизоцианата и смеси полиаминов, которые при смешивании в специальном пистолете мгновенно реагируют с образованием эластомерного покрытия. Уникальность технологии в том, что компоненты нагреваются до 60-80°С и подаются под давлением 140-200 бар, смешиваются в момент распыления и отверждаются за 10-30 секунд, образуя бесшовное монолитное покрытие.

Свойства полимочевины выдающиеся: высокая эластичность с удлинением до 400% позволяет компенсировать любые деформации основания, отличная адгезия к металлу, бетону и другим материалам обеспечивает надёжное сцепление, абсолютная водонепроницаемость делает покрытие идеальной гидроизоляцией. Химическая стойкость к кислотам, щелочам и большинству растворителей позволяет использовать полимочевину для внутренней защиты резервуаров с агрессивными средами. Температурный диапазон эксплуатации от минус 60 до плюс 150°С охватывает практически все промышленные применения.

Толщина покрытия из полимочевины обычно составляет 1,5-3,0 мм и наносится за один проход, что обеспечивает высокую производительность. Бригада из двух человек с установкой высокого давления способна обработать 500-1000 квадратных метров за смену, что в несколько раз превышает производительность традиционных методов окраски. Срок службы полимочевины составляет 25-40 лет благодаря отсутствию швов, высокой эластичности и стойкости к внешним воздействиям.

Применение полимочевины охватывает внутреннюю защиту резервуаров для агрессивных сред, таких как концентрированные кислоты, щёлочи, растворители, где требуется максимальная химическая стойкость. Наружная защита резервуаров в экстремальных условиях, включая морскую атмосферу, промышленные зоны с высокой загрязнённостью, обеспечивается монолитным бесшовным покрытием. Гидроизоляция подземных резервуаров полимочевиной создаёт абсолютный барьер против почвенной влаги и агрессивных грунтовых вод. Ремонт и восстановление старых покрытий выполняется быстро благодаря высокой скорости нанесения и отверждения.

Преимущества полимочевины включают скорость нанесения, позволяющую завершить защиту крупного резервуара за несколько дней вместо недель, отсутствие швов и стыков, исключающее слабые места в покрытии, возможность нанесения на вертикальные и потолочные поверхности без потёков благодаря быстрому отверждению, работу при отрицательных температурах до минус 20°С, что расширяет сезон проведения работ. Недостатками являются высокая стоимость материала 800-1500 рублей за килограмм и работ 1200-2500 рублей за квадратный метр, необходимость специализированного оборудования стоимостью 2-5 миллионов рублей и обученной бригады, чувствительность к влажности поверхности, требующая тщательной сушки основания перед нанесением.

Подготовка поверхности

Качество подготовки поверхности определяет 70-80% долговечности любого покрытия, поэтому этому этапу уделяется первостепенное внимание. Цель подготовки — удаление всех загрязнений, ржавчины, окалины, старых покрытий и создание профиля шероховатости для механической адгезии. Степень очистки регламентируется международным стандартом ISO 8501-1, определяющим четыре основные степени пескоструйной обработки.

Степень Sa 1, лёгкая пескоструйная очистка, удаляет только рыхлую окалину и ржавчину, оставляя прочно держащиеся загрязнения, и не рекомендуется для ответственных покрытий. Степень Sa 2, тщательная пескоструйная очистка, удаляет большую часть окалины, ржавчины и покрытий, но допускает остатки в виде пятен и полос, занимающих до 15% площади, и является минимумом для эпоксидных покрытий. Степень Sa 2,5, очень тщательная очистка, удаляет практически всю прокатную окалину, ржавчину, старую краску, допуская лишь единичные точки или полоски остатков на менее 5% площади, и является стандартом для большинства систем защиты. Степень Sa 3, очистка до визуально чистой стали, обеспечивает полное удаление всех загрязнений, создавая однородную серую металлическую поверхность с металлическим блеском, и требуется для особо ответственных объектов и нанесения полимочевины.

Пескоструйная обработка является основным методом подготовки поверхности резервуаров. В качестве абразива используются кварцевый песок, купершлак, электрокорунд или стальная дробь, подаваемые сжатым воздухом под давлением 6-8 бар через сопло на обрабатываемую поверхность. Производительность составляет 20-50 квадратных метров в час в зависимости от степени коррозии и требуемой степени очистки. Преимуществами метода являются высокое качество очистки и одновременное создание шероховатости с профилем 40-80 мкм, необходимой для адгезии покрытия. Недостатками являются образование большого количества пыли, требующее закрытого пространства или укрытия объекта, и невозможность работы вблизи жилых зон без специальных мер по пылеподавлению.

Гидроабразивная очистка использует воду под давлением 150-300 бар с добавлением абразива для удаления загрязнений. Этот метод практически не создаёт пыли, одновременно удаляет водорастворимые соли с поверхности, что критично для морских применений, и позволяет работать на действующих объектах без остановки производства. Недостатком является необходимость тщательной сушки поверхности перед нанесением покрытия, так как остаточная влага снижает адгезию, и более высокая стоимость по сравнению с обычной пескоструйной обработкой.

Механическая очистка шлифмашинами, щётками и скребками применяется для локального ремонта покрытий и обработки труднодоступных мест, где невозможно использовать пескоструйное оборудование. Качество очистки ниже, достигается лишь степень St 2-3 по ISO 8501-1, что соответствует тщательной ручной и механической очистке с удалением рыхлой окалины и ржавчины. Этот метод не удаляет прочно держащуюся прокатную окалину, которая со временем может отслоиться вместе с покрытием, поэтому механическая очистка используется только для ремонтных работ на ограниченных участках.

Обезжиривание является обязательным этапом перед любым покрытием, так как масла, жиры и другие органические загрязнения препятствуют адгезии. Растворители, такие как уайт-спирит или ацетон, эффективно удаляют масляные загрязнения, но требуют соблюдения мер пожарной безопасности. Щелочные моющие средства безопаснее растворителей и эффективны при нагревании или использовании ультразвуковой очистки. Контроль качества обезжиривания выполняется водной пробой: на чистую обезжиренную поверхность вода ложится сплошной плёнкой, при наличии жировых загрязнений вода собирается в капли.

Профиль шероховатости поверхности после абразивной обработки должен составлять 40-80 мкм по параметру Rz для оптимальной адгезии покрытия. При профиле менее 40 мкм площадь контакта покрытия с металлом недостаточна, адгезия снижается. При профиле более 100 мкм острые пики шероховатости могут выступать через покрытие, создавая точки ускоренной коррозии. Контроль профиля выполняется профилометром или компаратором шероховатости непосредственно перед нанесением покрытия.

Катодная защита резервуаров

Катодная защита представляет собой электрохимический метод, обеспечивающий защиту металла путём смещения его электрохимического потенциала в отрицательную катодную область, где коррозионные процессы практически полностью подавляются. Принцип действия основан на том, что при подаче на защищаемую конструкцию отрицательного потенциала металл становится катодом электрохимической ячейки, на котором протекают только реакции восстановления, а не окисления. Анодная реакция, связанная с растворением металла, переносится на внешний источник — протектор или вспомогательный анод, который разрушается вместо защищаемой конструкции.

Критерием эффективности катодной защиты является достижение потенциала стали относительно медно-сульфатного электрода сравнения минус 0,85 вольта или более отрицательного значения. При достижении этого потенциала скорость коррозии снижается до пренебрежимо малых значений менее 0,01 миллиметра в год, что обеспечивает практически неограниченный срок службы конструкции. Эффективность метода подтверждена десятилетиями практики: катодная защита снижает скорость коррозии на 90-98% по сравнению с незащищённым металлом.

Протекторная катодная защита

Протекторная защита основана на создании гальванической пары между защищаемым резервуаром и металлом-протектором, имеющим более отрицательный электрохимический потенциал, чем сталь. При электрическом соединении протектора с резервуаром образуется гальванический элемент, в котором протектор выступает анодом и разрушается, отдавая электроны стали, а резервуар становится катодом и защищается от коррозии. Процесс протекает самопроизвольно без внешнего источника питания благодаря разности потенциалов металлов.

Магниевые протекторы обладают наиболее отрицательным потенциалом минус 1,6 до минус 1,7 вольта относительно медно-сульфатного электрода, что создаёт максимальную движущую силу для защитного тока. Это делает магниевые протекторы эффективными в высокоомных грунтах с удельным сопротивлением более 50 Ом·метр, где другие типы протекторов не работают. Недостатками являются высокий расход магния, составляющий 3-8 килограммов на ампер-год защитного тока, и высокая стоимость материала. Магниевые протекторы применяются для подземных резервуаров в песчаных и каменистых грунтах с плохой электропроводностью.

Цинковые протекторы имеют потенциал минус 1,05 до минус 1,1 вольта, что обеспечивает меньшую движущую силу по сравнению с магниевыми, но достаточную для работы в низкоомных грунтах и морской воде. Расход цинка составляет 5-11 килограммов на ампер-год, что экономичнее магния. Цинковые протекторы эффективны в грунтах с удельным сопротивлением менее 20 Ом·метр и являются стандартным выбором для резервуаров в глинистых влажных грунтах и прибрежных зонах.

Алюминиевые протекторы представляют собой современную альтернативу с потенциалом минус 1,05 до минус 1,15 вольта и выдающейся электрохимической ёмкостью 2000-2800 ампер-часов на килограмм. Низкий расход всего 3-4 килограмма на ампер-год делает алюминиевые протекторы наиболее экономичными. Основное применение — морские сооружения и резервуары, эксплуатируемые в морской воде или в непосредственной близости от моря.

Конструкция протектора включает стальной сердечник с резьбой для крепления кабеля и активный материал из магния, цинка или алюминия в виде специальных сплавов, оптимизированных для коррозионного растворения. Масса одного протектора обычно составляет 5-50 килограммов в зависимости от требуемого срока службы и защитного тока. Размещение протекторов выполняется на расстоянии 1-3 метра от стенки резервуара на глубине, соответствующей уровню днища плюс-минус 0,5 метра. Протекторы распределяются равномерно по периметру резервуара и засыпаются активирующей смесью из гипса, бентонита и сульфата натрия, которая снижает переходное сопротивление протектор-грунт и увеличивает эффективность защиты.

Расчёт количества протекторов основан на определении требуемого защитного тока для резервуара и срока службы защиты. Требуемый ток зависит от площади поверхности резервуара, удельной плотности защитного тока для данного типа грунта и эффективности изоляционного покрытия. Для подземного резервуара объёмом 50 кубических метров с площадью поверхности около 80 квадратных метров и качественным покрытием с коэффициентом экранирования 0,97 требуемый защитный ток составляет примерно 12-15 миллиампер. При использовании магниевых протекторов массой 15 килограммов и расходе 6 килограммов на ампер-год для обеспечения защиты на 20 лет потребуется один-два протектора.

Контроль эффективности протекторной защиты выполняется ежегодным измерением потенциала резервуара относительно медно-сульфатного электрода сравнения, установленного в грунте на расстоянии 1 метра от резервуара. Потенциал должен быть минус 0,85 вольта или более отрицательным. При потенциале менее отрицательном, чем минус 0,85 вольта, защита недостаточна и требуется замена израсходованных протекторов или увеличение их количества. Преимуществами протекторной защиты являются автономность, не требующая электропитания, простота монтажа и обслуживания, отсутствие риска блуждающих токов, повреждающих соседние сооружения, и высокая надёжность. Недостатками являются ограниченный срок службы протекторов, требующий замены каждые 10-20 лет, неэффективность в высокоомных грунтах для цинковых протекторов и невозможность регулирования защитного тока в зависимости от изменения условий.

Станции катодной защиты

Станции катодной защиты представляют собой системы с внешним источником постоянного тока, обеспечивающие регулируемую защиту металлических конструкций в любых условиях. Принцип действия основан на подаче отрицательного полюса источника тока на защищаемый резервуар, который становится катодом, а положительного полюса — на анодное заземление, которое выступает расходуемым анодом. Регулируемый защитный ток позволяет поддерживать оптимальный потенциал резервуара независимо от изменений условий эксплуатации.

Преобразователь станции катодной защиты преобразует переменный ток напряжением 220 вольт в регулируемый постоянный ток напряжением 12-48 вольт. Мощность преобразователя выбирается от 0,1 до 5 киловатт в зависимости от размера защищаемого объекта и сопротивления грунта. Современные преобразователи оснащены защитами от короткого замыкания, перегрузки и перенапряжения, автоматическими регуляторами для поддержания заданного потенциала или тока, системами телеметрии для передачи данных на диспетчерский пункт.

Анодное заземление является критическим элементом станции катодной защиты, обеспечивающим отвод защитного тока в грунт. Магнетитовые анодные заземлители из железокремниевого сплава с содержанием кремния 14-18% имеют скорость растворения 0,5-1 килограмм на ампер-год и срок службы 15-25 лет, что делает их стандартным выбором для большинства объектов. Графитовые аноды растворяются медленнее, со скоростью 0,3-0,5 килограмма на ампер-год, но обладают хрупкостью и требуют защиты от механических воздействий. Платинированные титановые аноды с покрытием из оксидов платины и иридия на титановой основе практически не растворяются, имеют срок службы 30-50 лет, но стоят 50-150 тысяч рублей за анод, что оправдано только для особо ответственных объектов.

Конструкция анодного заземления выполняется в виде вертикальных анодов в скважинах глубиной 15-50 метров для глубинных заземлений в высокоомных грунтах или горизонтальных анодов в траншеях глубиной 0,8-1,5 метра для обычных условий. Аноды засыпаются коксовой мелочью, которая снижает переходное сопротивление анод-грунт и обеспечивает равномерное распределение тока. Расстояние от анодного заземления до резервуара выбирается 20-100 метров для предотвращения локальной перезащиты участков резервуара, ближайших к аноду.

Кабельные линии соединяют преобразователь с резервуаром и анодным заземлением. От преобразователя к резервуару прокладывается медный кабель сечением 10-50 квадратных миллиметров в зависимости от величины тока, от преобразователя к анодному заземлению — кабель сечением 16-95 квадратных миллиметров. Кабели прокладываются в траншее глубиной 0,7 метра в защитной полиэтиленовой трубе для предотвращения механических повреждений.

Контрольно-измерительные точки с электродами сравнения размещаются у резервуара, на расстоянии 1 метр, 5 метров и на анодном заземлении для мониторинга распределения потенциала и эффективности защиты. Медно-сульфатные электроды сравнения устанавливаются в грунт и выводятся на контрольные колодцы для периодических измерений. Автоматические системы контроля непрерывно измеряют потенциал и регулируют ток преобразователя в потенциостатическом режиме для поддержания заданного потенциала или в гальваностатическом режиме для поддержания заданного тока.

Расчёт параметров станции катодной защиты начинается с определения требуемого защитного тока по формуле, учитывающей площадь поверхности резервуара, удельную плотность защитного тока для данной среды и коэффициент экранирования покрытием. Для подземного резервуара объёмом 100 кубических метров с площадью поверхности 150 квадратных метров, качественным покрытием с коэффициентом экранирования 0,97 и грунтом с удельной плотностью защитного тока 0,005 ампер на квадратный метр требуемый ток составляет примерно 22,5 миллиампера. Мощность преобразователя рассчитывается с учётом выходного напряжения 24-36 вольт и запаса 50%, что даёт около 1 ватта, поэтому выбирается преобразователь минимальной мощности 50-100 ватт.

Преимущества станций катодной защиты включают эффективность в любых грунтах, включая высокоомные, где протекторная защита не работает, возможность регулирования защитного тока в зависимости от изменения условий, долговечность при использовании малорастворимых анодов, возможность защиты больших и протяжённых объектов. Недостатками являются необходимость электропитания и связанные с этим эксплуатационные расходы, риск блуждающих токов, вызывающих коррозию соседних металлических сооружений при неправильном проектировании, сложность монтажа и наладки, требующая квалифицированных специалистов, необходимость регулярного обслуживания и контроля параметров. Стоимость комплекта станции катодной защиты, включая преобразователь, аноды и кабели, составляет 150-500 тысяч рублей, монтаж и наладка — 100-300 тысяч рублей, итого под ключ 250-800 тысяч рублей в зависимости от масштаба объекта.

Совместное применение покрытий и катодной защиты

Комбинация лакокрасочных покрытий и катодной защиты обеспечивает синергетический эффект, при котором покрытие защищает 95-99% поверхности резервуара, а катодная защита обеспечивает защиту дефектов покрытия, таких как поры, царапины, повреждения при монтаже и эксплуатации. Результатом является практически полная защита металла, обеспечивающая срок службы резервуара 30-50 лет в самых агрессивных условиях. Этот подход стал стандартом для подземных резервуаров, магистральных трубопроводов и морских сооружений, где отказ недопустим по экономическим и экологическим причинам.

Требования к покрытиям при совместном применении с катодной защитой специфичны и обусловлены электрохимическими процессами на катоде. На защищаемой поверхности образуется щелочная среда из-за реакции восстановления кислорода и воды с образованием гидроксид-ионов, поэтому покрытие должно обладать стойкостью к щелочам. Хорошая адгезия критична, так как на катоде выделяется водород, который может проникать под покрытие и вызывать его отслаивание, особенно при перезащите. Диэлектрические свойства покрытия необходимы для того, чтобы защитный ток направлялся преимущественно в дефекты покрытия, а не рассеивался по всей поверхности.

Рекомендуемые покрытия для совместного применения с катодной защитой включают эпоксидные системы, обладающие отличной адгезией, высокими диэлектрическими свойствами и стойкостью к щелочам. Полимочевина благодаря монолитности и отсутствию пор минимизирует площадь, требующую катодной защиты, снижая эксплуатационные расходы. Битумно-полимерная изоляция традиционно применяется для подземных резервуаров в сочетании с катодной защитой благодаря низкой стоимости и хорошим диэлектрическим свойствам. Не рекомендуются цинконаполненные покрытия, так как они электропроводны и шунтируют защитный ток, делая катодную защиту неэффективной, а также покрытия с плохой адгезией, которые отслаиваются под действием выделяющегося на катоде водорода.

Критерием эффективности совместной защиты является поддержание потенциала резервуара в диапазоне от минус 0,85 до минус 1,2 вольта. Нижняя граница минус 0,85 вольта обеспечивает подавление коррозии, верхняя граница минус 1,2 вольта предотвращает перезащиту. При потенциале более отрицательном, чем минус 1,2 вольта, интенсивное выделение водорода может вызвать отслаивание покрытия и водородное охрупчивание высокопрочных сталей. Оптимальный диапазон минус 0,9 до минус 1,0 вольта обеспечивает надёжную защиту без риска повреждения покрытия.

Футеровка резервуаров

Футеровка представляет собой создание защитного слоя из коррозионностойких материалов на внутренней поверхности резервуара, обеспечивающего барьер между агрессивной средой и металлом. В отличие от лакокрасочных покрытий толщиной менее одного миллиметра, футеровка имеет толщину от трёх до двадцати миллиметров, что обеспечивает более надёжную защиту при высокой агрессивности среды, механических воздействиях и высоких температурах.

Полимерная футеровка листовыми термопластами

Полипропиленовая футеровка является одним из наиболее распространённых типов защиты резервуаров для кислот и щелочей. Полипропилен обладает отличной химической стойкостью к большинству кислот, включая серную, соляную и азотную, к щелочам любой концентрации и к солевым растворам. Температурный диапазон эксплуатации от минус 10 до плюс 90 градусов Цельсия с кратковременным повышением до 100 градусов охватывает большинство промышленных применений. Плотность полипропилена 0,90-0,91 грамма на кубический сантиметр делает его лёгким материалом, не создающим значительной нагрузки на конструкцию резервуара.

Монтаж полипропиленовой футеровки выполняется из листов толщиной 3-20 миллиметров, которые свариваются между собой горячим воздухом при температуре 250-300 градусов Цельсия. Экструзионная сварка с использованием присадочного прутка из того же полипропилена обеспечивает прочность шва, равную прочности основного материала. Контроль качества швов выполняется вакуумной пробой, при которой к шву прикладывается вакуумная камера и создаётся разрежение — отсутствие падения вакуума подтверждает герметичность. Разрушающие испытания образцов швов на растяжение выполняются периодически для подтверждения качества сварки.

Применение полипропиленовой футеровки охватывает резервуары для хранения кислот, таких как серная концентрацией до 80%, соляная до 35%, азотная до 60%, резервуары для щелочей, включая каустическую соду любой концентрации, гальванические ванны для электрохимических процессов. Срок службы полипропиленовой футеровки составляет 15-25 лет при правильном монтаже и эксплуатации в пределах допустимых температур и концентраций. Стоимость материала и монтажа составляет 1200-2000 рублей за квадратный метр, что экономически оправдано для резервуаров с агрессивными средами, где лакокрасочные покрытия неэффективны.

Поливинилиденфторидная футеровка представляет собой высокоэффективное решение для особо агрессивных сред. PVDF обладает исключительной химической стойкостью практически ко всем кислотам, щелочам, окислителям и растворителям, что делает его универсальным материалом для химической промышленности. Температурный диапазон от минус 40 до плюс 140 градусов Цельсия значительно шире, чем у полипропилена. Стойкость к ультрафиолетовому излучению и озону позволяет использовать PVDF не только для внутренней, но и для наружной защиты. Механическая прочность выше, чем у полипропилена, обеспечивает лучшую стойкость к ударам и истиранию.

Применение PVDF включает резервуары для концентрированных кислот, таких как серная выше 80%, азотная выше 60%, плавиковая кислота, резервуары для окислителей, включая хлор, перекись водорода высокой концентрации, гипохлорит натрия, особо ответственные объекты фармацевтической и электронной промышленности, где требуется максимальная чистота и стойкость. Недостатком является высокая стоимость, в 2-3 раза превышающая стоимость полипропилена, что составляет 3000-5000 рублей за квадратный метр.

Политетрафторэтиленовая футеровка из фторопласта-4 представляет собой материал с абсолютной химической стойкостью, инертный практически ко всем известным веществам, включая царскую водку, расплавы щелочей, фтор. Температурный диапазон от минус 200 до плюс 260 градусов Цельсия является самым широким среди полимеров. Антиадгезионные свойства и низкий коэффициент трения предотвращают налипание продуктов и облегчают очистку резервуара. Применение PTFE ограничено особо агрессивными средами, такими как плавиковая кислота, царская водка, фтор и его соединения, и фармацевтическим оборудованием, где требуется абсолютная чистота и инертность материала. Недостатками являются очень высокая стоимость 8000-15000 рублей за квадратный метр и сложность монтажа, требующего специального оборудования и высокой квалификации персонала.

Резиновая футеровка

Резиновая футеровка представляет собой традиционный метод защиты резервуаров, обладающий уникальным сочетанием химической стойкости и эластичности. Натуральная резина на основе каучука обладает стойкостью к кислотам концентрацией до 50%, хорошей эластичностью и стойкостью к истиранию. Температурный диапазон от минус 30 до плюс 70 градусов Цельсия ограничивает применение умеренными условиями. Натуральная резина применяется для резервуаров серной, соляной, фосфорной кислот средних концентраций и гальванических ванн.

Бутилкаучуковая резина обладает стойкостью к кислотам и щелочам в широком диапазоне концентраций и температур, низкой газопроницаемостью, что критично для резервуаров с летучими агрессивными веществами. Температурный диапазон от минус 40 до плюс 120 градусов Цельсия шире, чем у натуральной резины. Применение включает резервуары для агрессивных газов и жидкостей, где требуется минимальная проницаемость.

Хлоропреновая резина неопрен обладает стойкостью к маслам, топливам и озону, что делает её пригодной для нефтехимической промышленности. Температурный диапазон от минус 40 до плюс 100 градусов Цельсия позволяет использовать неопрен для резервуаров нефтепродуктов, масел, топлив в различных климатических условиях.

Фторкаучуковая резина витон представляет собой высокоэффективный материал с исключительной химической стойкостью к кислотам, щелочам, растворителям, маслам и высокотемпературной стойкостью до 200 градусов Цельсия. Высокая стоимость ограничивает применение витона особо ответственными объектами с экстремальными условиями эксплуатации.

Технология резиновой футеровки начинается с подготовки поверхности пескоструйной очисткой до степени Sa 2,5 для обеспечения адгезии. Нанесение клеевого слоя на основе полихлоропренового клея создаёт промежуточный слой между металлом и резиной. Приклеивание листов резины толщиной 3-10 миллиметров выполняется с тщательной прикаткой роликами для удаления воздуха и обеспечения плотного контакта. Вулканизация швов горячим воздухом при температуре 140-180 градусов Цельсия или автоклавирование обеспечивает монолитность покрытия.

Контроль качества резиновой футеровки включает электроискровой контроль для выявления пор, непроклеев и других дефектов путём приложения высокого напряжения к поверхности, вакуумную пробу швов для проверки герметичности и гидроиспытания всего резервуара после завершения футеровки. Срок службы резиновой футеровки составляет 10-20 лет в зависимости от агрессивности среды и температуры эксплуатации. Стоимость материала и монтажа составляет 1800-3500 рублей за квадратный метр.

Преимуществами резиновой футеровки являются эластичность, позволяющая компенсировать деформации резервуара при температурных изменениях и внутреннем давлении без растрескивания, стойкость к ударам и истиранию, превосходящая полимерные покрытия, и ремонтопригодность, позволяющая выполнять локальную замену повреждённых участков без полной замены футеровки. Недостатками являются ограниченная температура эксплуатации, не превышающая 120 градусов для большинства типов резин, старение под действием озона и ультрафиолетового излучения для наружных поверхностей и сложность монтажа, требующая высокой квалификации персонала и специального оборудования для вулканизации.

Ингибиторы коррозии

Ингибиторы коррозии представляют собой химические вещества, вводимые в агрессивную среду в небольших концентрациях для снижения скорости коррозии металла. Механизм действия основан на адсорбции ингибитора на поверхности металла с образованием защитной плёнки, пассивации поверхности путём стабилизации оксидной плёнки или образовании нерастворимых соединений, изолирующих металл от среды. Эффективность ингибиторов достигает 70-95% снижения скорости коррозии при правильном выборе типа и концентрации для конкретных условий.

Адсорбционные ингибиторы действуют путём адсорбции молекул на поверхности металла с образованием мономолекулярной или полимолекулярной защитной плёнки, препятствующей доступу агрессивных компонентов среды к металлу. Органические амины, азотсодержащие гетероциклические соединения и меркаптаны являются типичными представителями этого класса. Эффективность адсорбционных ингибиторов достигает 70-95% снижения скорости коррозии в кислых средах. Механизм основан на том, что полярные группы молекул ингибитора, такие как аминогруппы или атомы азота в гетероциклах, образуют координационные связи с атомами железа на поверхности, а неполярные углеводородные радикалы ориентируются в сторону раствора, создавая гидрофобный барьер.

Пассивирующие ингибиторы способствуют образованию или стабилизации пассивной оксидной плёнки на поверхности металла, резко снижающей скорость коррозии. Нитриты, хроматы, фосфаты и силикаты являются классическими пассиваторами для стали в нейтральных водных средах. Механизм действия заключается в окислении поверхности металла с образованием плотной оксидной плёнки толщиной несколько нанометров, обладающей высоким электрическим сопротивлением и низкой проницаемостью для ионов. Недостатком пассивирующих ингибиторов является то, что при недостаточной концентрации они могут стимулировать питтинговую коррозию, так как пассивируют большую часть поверхности, а дефекты пассивной плёнки становятся активными анодами.

Плёнкообразующие ингибиторы образуют на поверхности металла нерастворимые соединения в виде плёнок, изолирующих металл от агрессивной среды. Полифосфаты, таннины и жирные кислоты реагируют с ионами железа с образованием защитных плёнок. Применение плёнкообразующих ингибиторов эффективно в системах водоснабжения и теплоснабжения, где они предотвращают коррозию трубопроводов и резервуаров.

Ингибиторы для различных сред

Для кислых сред применяются органические амины, такие как гексаметилентетрамин, известный как уротропин, анилин и пиридин, в концентрациях 0,1-1,0% от объёма кислоты. Эти соединения адсорбируются на поверхности стали и обеспечивают эффективность защиты 80-95% в серной, соляной и других минеральных кислотах. Азотсодержащие гетероциклические соединения, такие как бензотриазол для защиты медных сплавов и имидазолины для стали, применяются в меньших концентрациях 0,01-0,5% и обеспечивают высокую эффективность благодаря сильной адсорбции на металле.

Для нейтральных водных сред применяются неорганические ингибиторы, среди которых нитрит натрия в концентрации 0,5-2 грамма на литр является одним из наиболее эффективных и доступных пассиваторов стали. Хромат натрия в концентрации 0,2-1 грамм на литр обеспечивает отличную защиту, но его применение ограничено из-за высокой токсичности и канцерогенности. Силикат натрия в концентрации 1-5 граммов на литр образует защитные силикатные плёнки и широко применяется в системах водоснабжения благодаря низкой токсичности и стоимости.

Органические ингибиторы для водных сред включают полифосфаты в концентрации 2-10 миллиграммов на литр, предотвращающие образование накипи и коррозию, органофосфонаты в концентрации 5-20 миллиграммов на литр, обладающие комплексообразующими свойствами и стабилизирующие оксидные плёнки, и комплексоны, такие как ЭДТА, в концентрации 10-50 миллиграммов на литр, связывающие ионы металлов и предотвращающие отложения.

Для щелочных сред применяются пассиваторы, такие как нитрит натрия в концентрации 1-3 грамма на литр и фосфаты в концентрации 2-5 граммов на литр, стабилизирующие пассивную плёнку на стали в растворах каустической соды и других щелочей.

Для нефтепродуктов разработаны маслорастворимые ингибиторы, такие как сукцинимиды и алкенилянтарные кислоты, применяемые в концентрациях 0,001-0,01% для защиты резервуаров от коррозии подтоварной водой, которая накапливается на днище резервуаров с нефтью и топливом. Эти ингибиторы растворяются в нефтепродукте и мигрируют к границе раздела с водой, где адсорбируются на металле и защищают его от коррозии.

Применение ингибиторов на практике

Преимущества использования ингибиторов коррозии включают простоту применения, заключающуюся в дозировании вещества в среду без необходимости остановки оборудования, защиту труднодоступных поверхностей, куда невозможно нанести покрытие, таких как внутренние полости, резьбовые соединения, зазоры, и относительно низкую стоимость по сравнению с нанесением покрытий или заменой материала на коррозионностойкий.

Недостатки ингибиторов включают необходимость постоянного поддержания концентрации, так как ингибитор расходуется в процессе защиты и уносится при сливе или испарении среды, зависимость эффективности от условий эксплуатации, таких как температура, pH, скорость движения среды и наличие примесей, возможную токсичность и экологические ограничения для многих эффективных ингибиторов, таких как хроматы и нитриты, и отсутствие защиты от механического износа, истирания и эрозии.

Стоимость применения ингибиторов составляет 150-800 рублей за килограмм в зависимости от типа и чистоты вещества. Годовой расход для резервуара объёмом 100 кубических метров составляет 50-200 килограммов при концентрации 0,5-2 грамма на литр с учётом периодической замены среды, что даёт годовые затраты 7,5-160 тысяч рублей. Для систем с циркуляцией среды и автоматическим дозированием эксплуатационные расходы значительно ниже.

Комплексная система антикоррозионной защиты

Оптимальная защита резервуаров достигается комбинацией нескольких методов, каждый из которых компенсирует недостатки других и усиливает общую эффективность системы. Выбор конкретной комбинации зависит от условий эксплуатации, типа хранимой среды, требований к сроку службы и экономических соображений.

Наземные резервуары для нефтепродуктов

Наружная защита наземных резервуаров для нефтепродуктов выполняется многослойной лакокрасочной системой, обеспечивающей защиту от атмосферной коррозии на срок 20-25 лет. Подготовка поверхности пескоструйной очисткой до степени Sa 2,5 удаляет всю ржавчину, окалину и загрязнения, создавая профиль шероховатости 50-70 микрометров для оптимальной адгезии. Грунтовка эпоксидная цинконаполненная толщиной 60-80 микрометров наносится первым слоем, обеспечивая отличную адгезию к металлу и протекторную защиту благодаря цинку. Промежуточные слои эпоксидной эмали общей толщиной 100-120 микрометров в два слоя создают основную толщину покрытия и барьерные свойства. Финишный слой полиуретановой эмали толщиной 60-80 микрометров защищает от ультрафиолета, осадков и механических воздействий, придавая декоративный вид. Общая толщина системы составляет 220-280 микрометров, что обеспечивает надёжную защиту в любых климатических условиях.

Внутренняя защита резервуаров для светлых нефтепродуктов, таких как бензин и дизельное топливо, выполняется эпоксидным покрытием толщиной 200-300 микрометров, обеспечивающим химическую стойкость к углеводородам и предотвращающим загрязнение продукта продуктами коррозии. Для тёмных нефтепродуктов, таких как мазут и битум, применяется битумно-полимерная мастика толщиной 0,5-1,0 миллиметра или внутренняя защита не выполняется, если допускается некоторая коррозия, не влияющая на качество продукта. Срок службы внутреннего покрытия составляет 15-20 лет при правильной эксплуатации и периодической очистке резервуара.

Подземные резервуары

Подземные резервуары требуют комплексной защиты, сочетающей наружное покрытие и катодную защиту для обеспечения срока службы 30-50 лет в агрессивных грунтовых условиях. Наружная изоляция выполняется битумно-полимерной наплавляемой изоляцией толщиной 5-6 миллиметров или полимочевиной толщиной 2-3 миллиметра, создающей водонепроницаемый барьер между металлом и грунтом. Подготовка поверхности пескоструйной очисткой до степени Sa 2,5 или Sa 3 критична для адгезии изоляции, особенно полимочевины.

Катодная защита протекторная с магниевыми или цинковыми протекторами обеспечивает защиту дефектов покрытия, неизбежно возникающих при монтаже и засыпке резервуара. Количество протекторов рассчитывается исходя из площади поверхности резервуара, удельного сопротивления грунта и срока службы, обычно 1-3 протектора на резервуар объёмом 50-100 кубических метров. Альтернативой является станция катодной защиты с анодным заземлением, предпочтительная для высокоомных грунтов и крупных объектов. Контроль эффективности защиты выполняется ежегодным измерением потенциала резервуара, который должен быть минус 0,85 вольта или более отрицательным.

Внутренняя защита подземных резервуаров для агрессивных сред выполняется полимерной или резиновой футеровкой в зависимости от типа среды. Для кислот применяется полипропиленовая или PVDF футеровка толщиной 5-10 миллиметров, для щелочей — полипропиленовая футеровка, для нефтепродуктов — эпоксидное покрытие или хлоропреновая резина. Комбинация наружной изоляции с катодной защитой и внутренней футеровки обеспечивает защиту резервуара с обеих сторон, максимально продлевая срок службы.

Резервуары для химических производств

Резервуары для хранения кислот, щелочей и других агрессивных химикатов требуют специализированной защиты, учитывающей конкретный тип среды, её концентрацию и температуру. Внутренняя защита выполняется футеровкой из полипропилена для большинства кислот и щелочей концентрацией до 80% и температуре до 80 градусов Цельсия. Для концентрированных кислот выше 80%, высоких температур выше 100 градусов или особо агрессивных сред, таких как плавиковая кислота, применяется PVDF или PTFE футеровка. Резиновая футеровка эффективна для кислот средних концентраций при невысоких температурах и обеспечивает эластичность для компенсации деформаций.

Наружная защита резервуаров химических производств выполняется эпоксидно-полиуретановой системой для наземных резервуаров или битумно-полимерной изоляцией с катодной защитой для подземных. Особое внимание уделяется защите сварных швов, фланцевых соединений и патрубков, где концентрируются напряжения и возможны дефекты покрытия. Эти зоны дополнительно защищаются цинконаполненными материалами или усиленными слоями футеровки.

Системы контроля и мониторинга включают периодический визуальный осмотр покрытий и футеровки на предмет повреждений, измерение толщины стенки резервуара ультразвуковым методом для выявления коррозионного износа, контроль pH и содержания ингибиторов в хранимой среде при их использовании. Для особо ответственных объектов устанавливаются автоматические системы мониторинга коррозии с датчиками скорости коррозии и передачей данных на диспетчерский пункт.
